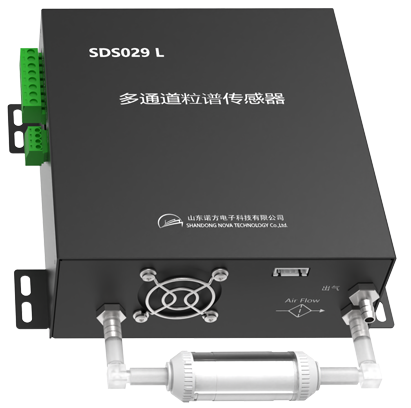

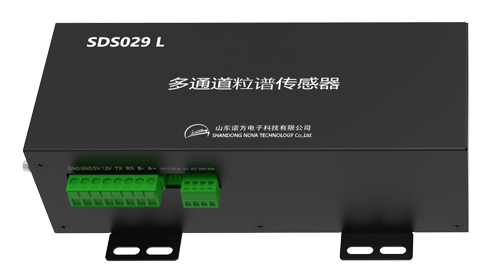

SDS029-L多通道粒谱传感器是一款基于单颗粒激光散射原理开发的多通道颗粒物粒谱分析传感器,兼有粒子计数器和质量浓度检测功能,可用于测量环境大气中的颗粒物(PM0.25,PM0.35,PM0.5,PM0.7,PM1.1,PM35等)粒径分布分析,支持多达16个粒径通道,可以实时监测颗粒物质量浓度和粒径分布(粒谱),满足用户的多种需求。相比传统的粉尘传感器,SDS029-L多通道粒谱传感器拥有更高的测量精度和粒径分辨率,拥有更强的抵御湿度影响的能力。
SDS029-L多通道粒谱传感器采用工业级激光器与感光部件,采用诺方最新一代光散射颗粒物技术,精心调焦的光学和气路结构,全新一代高频弱信号处理电路以及高精度粒子识别算法,相比上一代产品在粒径识别范围和准确度等方面大大提高,可以更好的适应监测对象粒径组分变化的情况,将多通道粒谱监测技术推向适合大量部署颗粒物监测设备的应用领域。

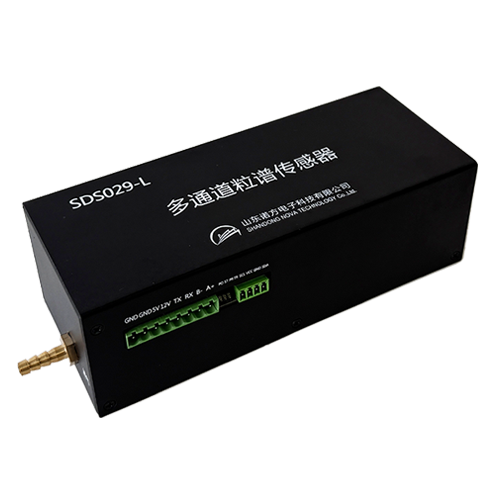

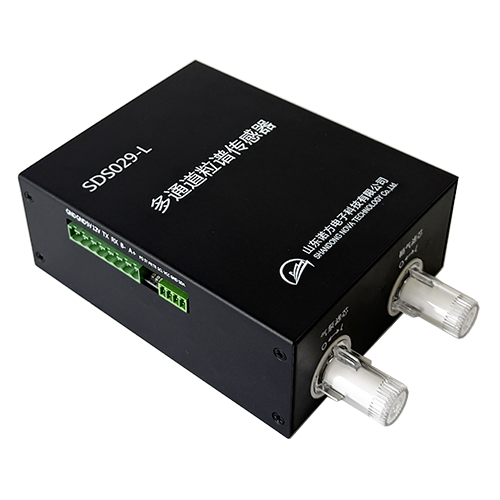

| 风扇款SDS029-LF 静音、寿命长 | 气泵款SDS029-LP 适于高负压环境 |
功能特点
● 数据准确:单颗粒激光散射原理,工业级激光光源,全采样气体分析,无论高浓度还是低浓度,测量精度高,重复性和一致性好;
● 分辨率高:分辨颗粒最小直径达0.25微米;
● 16粒径通道:0.25/0.35/0.5/0.7/1.1/1.3/1.8/2.5/3.5/5/7/10/13/18/25/35[μm],输出各个通道的粒子数和质量浓度;
● 可靠性高:空气动力学修正,光路和气路自检,对震动不敏感,保证系统可靠性与稳定性;
● 流量稳定:采用主动采样方式,采样部件可选用恒流进气风扇,流量稳定,也可选用高性能气泵,可满足长时间远距离高负压采样;
● 响应快速:秒级数据更新;
● 便于集成:RS485和UART TTL串口两种输出;
● 全自动测量:可远程控制,数据无线上传,接入物联网;
● 维护量小:光学部位添加鞘气保护结构,提高恶劣环境下传感器使用寿命,大大减少人工维护工作量;
● 软管设计:可外接软管,方便集成;
● 安全友好:低压供电,不会造成电击;无放射源,无光污染。
应用场景
诺方SDS029-L多通道粒谱传感器广泛适用于工地、道路扬尘检测,环保大数据及大气网格化监测,医药、电子、食品加工行业、精加工、洁净室等需要颗粒物粒径分析的场合,也可用于实验室粉体粉末粒径分布测试研究。
技术参数
序号 | 项目 | 参数 | 备注 |
1 | 测量输出 | 0.25~35μm 16通道粒子数和质量浓度 | 0.25/0.35/0.5/0.7/1.1/1.3/1.8/2.5/3.5/5/7/10/13/18/25/35[μm] |
2 | 量程 | 数量浓度范围:1~2000000pcs/L 质量浓度范围:0~50000.0μg/m3@TSP | TSP量程100000.0μg/m3,CPA证书是50mg/m3 |
3 | 输入电压 | DC12V[9~25VDC] | 推荐供电电源不低于 12V 2A以上 |
4 | 额定功率 | 5W | |
5 | 休眠功率 | 0.24W | |
6 | 工作环境 | 温度:-20~60℃;湿度:0~99%RH;大气压力:86KPa~110KPa | |
7 | 响应时间 | 3S | |
8 | 通讯接口 | RS-485 + UART TTL | 可定制 |
9 | 通讯协议 | Modbus-RTU | 可定制 |
10 | 计数效率 | 70%@0.3μm 98%@0.5μm (根据 ISO21501) | @25℃, 50%RH |
11 | 相对误差 | ±15%和±8μg/m3的最大值@PM2.5 | @25℃,50%RH |
12 | 软管尺寸 | 内径:φ6mm 外径:φ8mm | |
13 | 寿命 | 3年 | 40℃以下 |
14 | 产品尺寸 | 气泵版:220*170*65mm |
