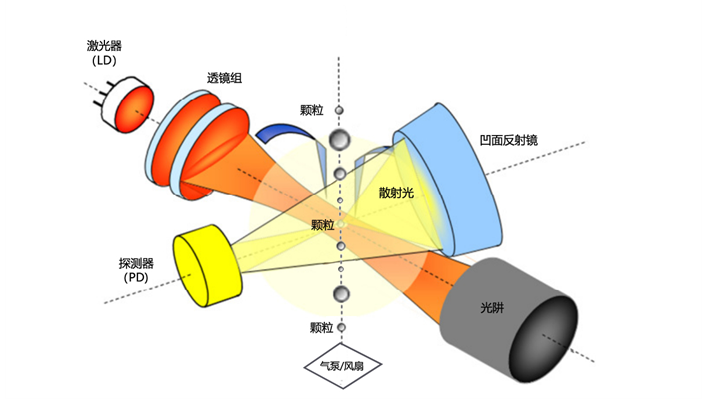

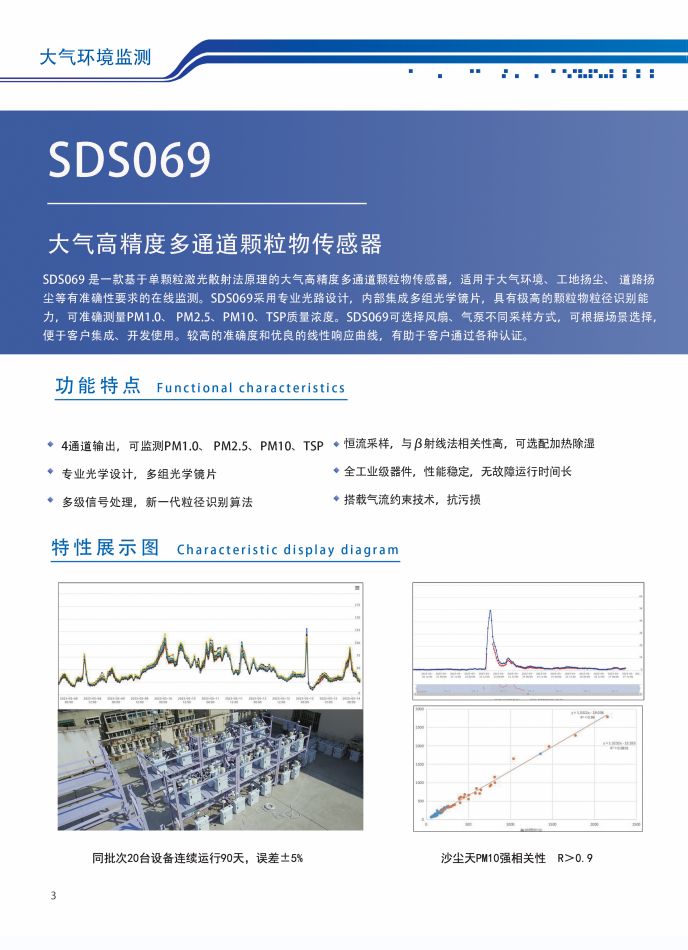

诺方SDS069大气高精度多通道颗粒物传感器，是一款基于单颗粒激光散射法原理的环境颗粒物检测设备，又称激光颗粒物检测传感器，适用于大气环境、工地扬尘、道路扬尘、洁净车间、环保等有准确性要求的在线监测场合。
此红外激光颗粒物检测传感器采用专业光路设计，内部集成多组光学镜片，具有极高的颗粒物粒径识别能力，可准确测量PM₁、PM₂.₅、PM₁₀、TSP质量浓度。
诺方SDS069颗粒物传感器可根据场景选择风扇或气泵不同的采样方式，便于集成开发使用，有较高的准确度和优良的线性响应曲线，有助于通过各种检测认证。
| 风扇款SDS069-F
静音、寿命长 维护频率低 | 气泵款SDS069-P
抗风扰 适于高负压环境 | 内核款SDS069-N
尺寸小，易集成 气路设计灵活 | 鞘气款SDS069S-F
高防护 超强抗污损 |
功能特点
● 4通道输出， 可监测PM1.0、 PM2.5、 PM10、 TSP
● 恒流采样， 与β射线法相关性高， 可选配加热除湿
● 专业光学设计， 多组光学镜片
● 全工业级器件， 性能稳定， 无故障运行时间长
● 多级信号处理，新一代粒径识别算法
● 搭载气流约束技术，超强抗污损
应用场景

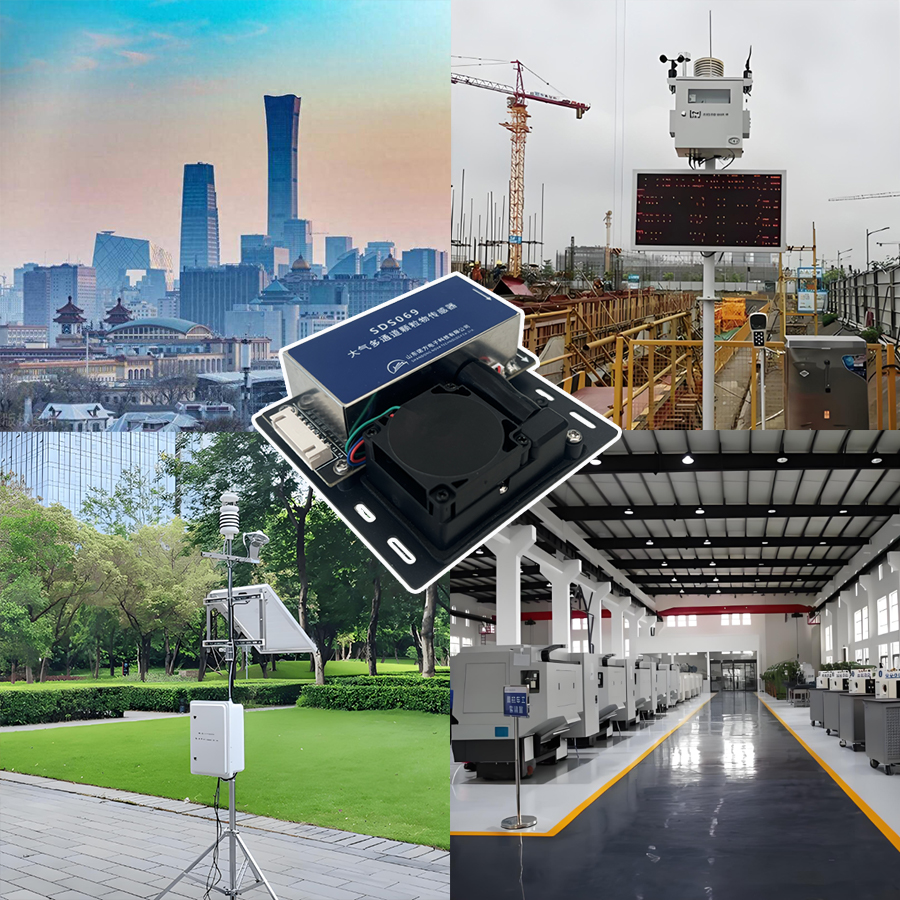

诺方SDS069激光颗粒物检测传感器广泛应用于大气环境监测、工地、道路扬尘监测、工厂车间、环保、洁净室等需要颗粒物浓度在线监测的场合。

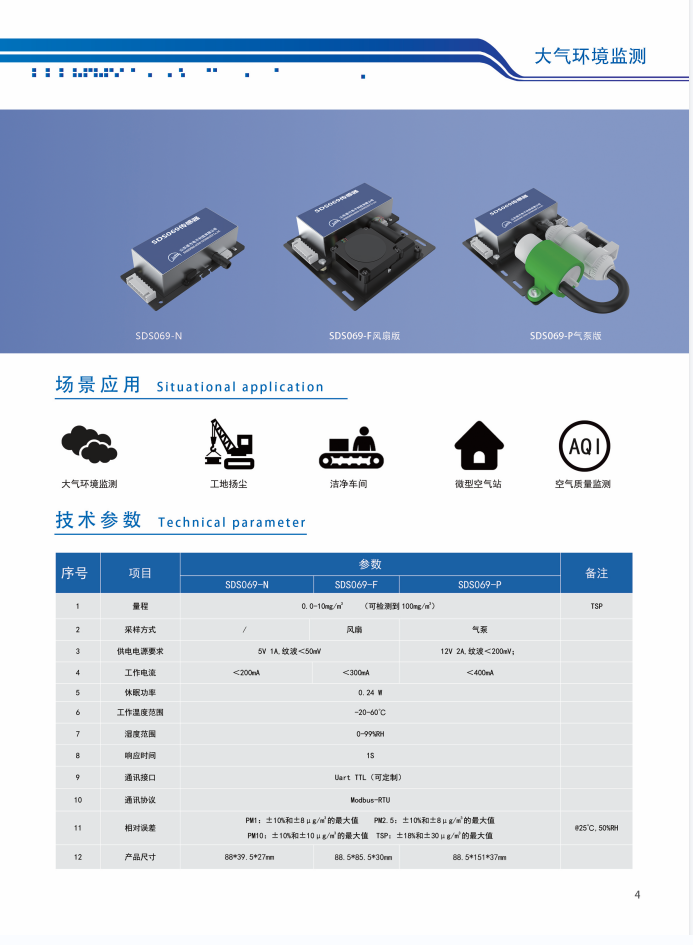

技术参数
序号 | 项目 | 参数 | 备注 | |||
SDS069-N | SDS069-F | SDS069-P | SDS069s | |||
1 | 量程 | 0.0~10.0mg/m³（可检测到100mg/m³） | TSP | |||
2 | 休眠功率 | 0.24W | ||||
3 | 工作温度范围 | -20℃~60℃ | ||||
4 | 湿度范围 | 0~99%RH | ||||
5 | 响应时间 | 1S | ||||
6 | 通讯接口 | Uart TTL | 可定制RS485 | |||
7 | 通讯协议 | Modbus-RTU | ||||
8 | 相对误差 | PM1: ±10%和±8μg/m3的最大值；PM2.5: ±10%和±8μg/m3的最大值； PM10: ±10%和±10μg/m3的最大值；TSP: ±18%和±30μg/m3的最大值； | @25°C 50%RH | |||
9 | 产品尺寸 | 88*39.5*27mm | 88.5*85.5*30mm | 88.5*151*37mm | 内核版（不含鞘气滤芯）：88*52*27mm； 风扇版：88.5*98*30mm；气泵版：85.5*163.5*37mm | |
10 | 采样方式 | 内核 | 风扇 | 气泵 | / | |
11 | 供电电源要求 | 5V 1A, 纹波<50mV | 5V 1A, 纹波<50mV | 12V 2A, 纹波<200mV | 风扇版：5V 1A, 纹波<50mV； 气泵版：12V 2A, 纹波<200mV | |
12 | 工作电流 | <200mA | <300mA | <400mA | 风扇版：<300mA；气泵版：<400mA | |
特性展示
 | |

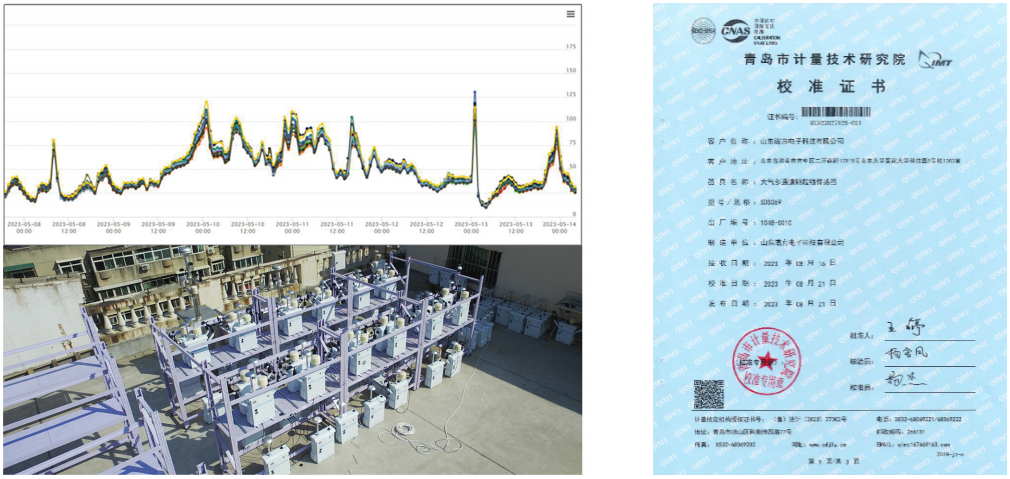

| 大气颗粒物传感器同批次20台设备连续运行90天，平行性±5% | 大气颗粒物传感器计量院校准证书 |
大气颗粒物传感器集成套件方案 激光颗粒物检测传感器与TSP采样头、加热恒湿模块组合方案：诺方应用此方案与β射线标准设备经过了长期的大气颗粒物监测对比，从减小湿度影响、提高粒径测量精度等方面进行了多次方案改进，可有效提高大气颗粒物测量精度，减少故障、降低环境颗粒物检测设备的维护工作量。 |
